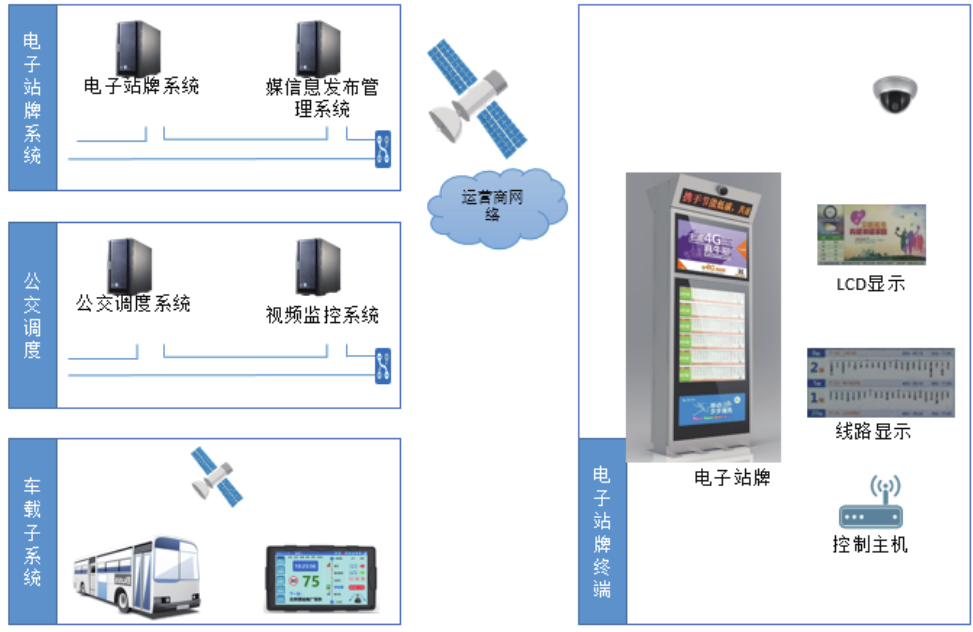

▍系统组成

电子站牌系统作为智能调度系统功能的扩展，主要由数据中心子系统和站点子系统组成。如下：

1.数据中心子系统

提供与电子站牌服务相关的计算、网络、存储等关键设备，以及业务软件。

2.站点子系统

在公交站点建设电子站牌终端，包含视频监控、多媒体信息发布、通风散热、电源及控制等模块，可提供更加完善、便捷的站点管理与人际交互功能。

▍工作流程

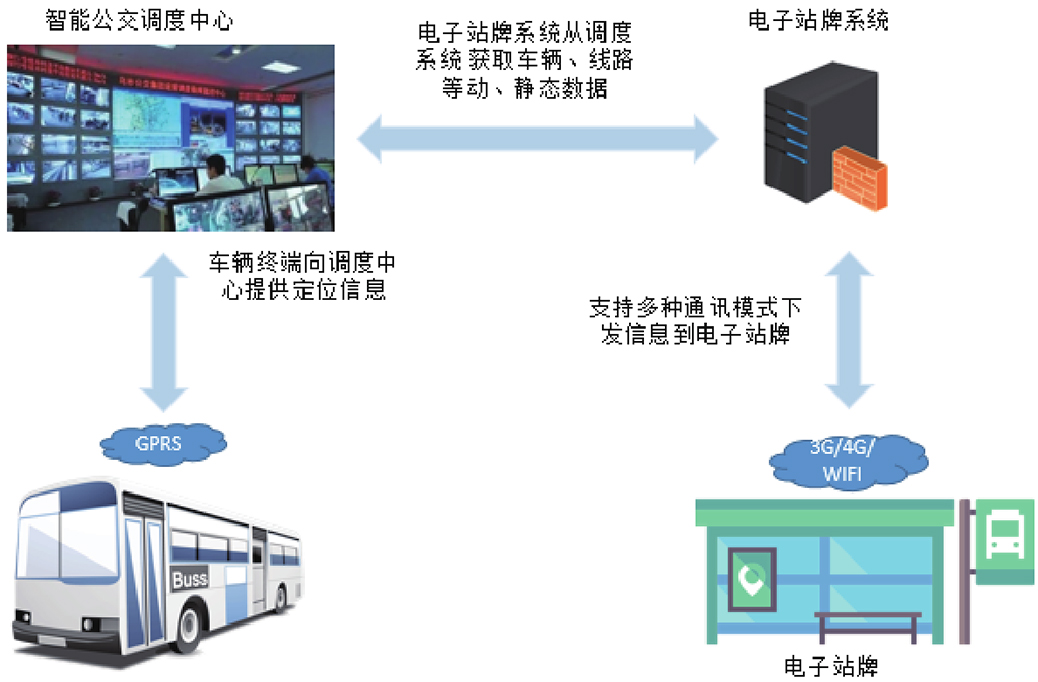

电子站牌一般建立在公交沿线站点处，用文字、多媒体等方式展示公交线路走向、停靠站和车辆离站预报等信息。系统的工作流程如下图所示：

安装公交车上的智能车载主机将车辆位置、运行等信息实时发送至智能调度服务器，调度服务器做数据处理后交给电子站牌服务器进行业务逻辑分析，计算出该车辆即将到达某个沿途站点的信息，最后系统将该信息通过无线网络发送到相应电子站牌并显示出来。乘客便可以利用该信息有效的进行车辆选乘，提升出行品质。

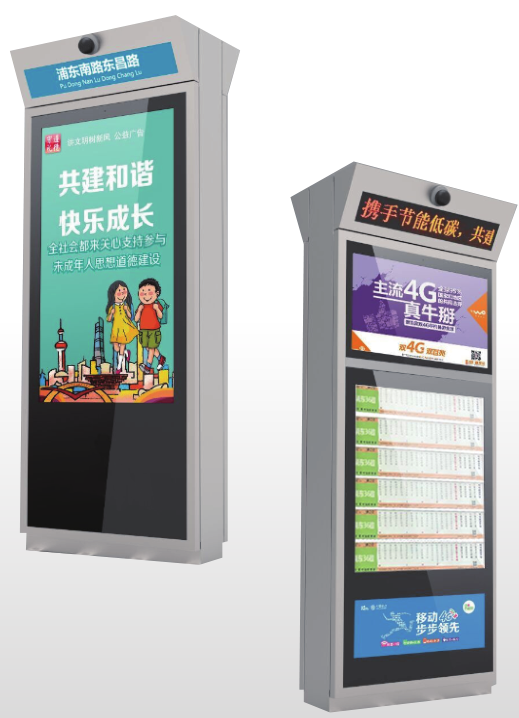

▍硬件终端

	详细参数
	液晶面板	类型：LCD 显示分辨率：1920×1080（16:9） 亮度：2000cd/m2 对比度：3000:1 可视角：水平178°/垂直178° 寿命（小时）：50000
	外观	防护等级：IP55 安装方式：落地
	播放器	DDR：2G NAND：8G USB：2 WIFI/蓝牙/LAN/串口：支持 电源输入：9~18V
	电源	收入电压：AC220/110V±10% 50/60HZ 漏电保护：支持 防雷等级：二级 定时开关：支持多种方式设置
	使用环境	全户外 环境温度：-20°~50° 环境湿度：5%~98%
